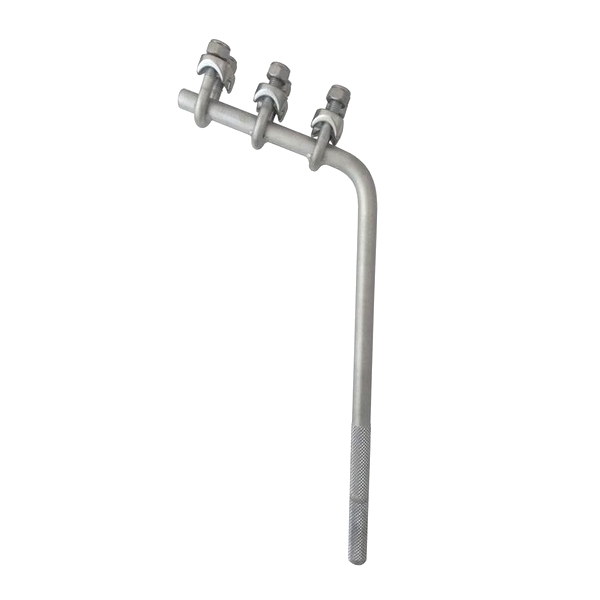

ANCORAGGIO DI PARTENZA CON 3 MORSETTI

art. 445



Nuovo ancoraggio progettato specificamente quale ancoraggio di inizio/partenza delle tratte con le funi metalliche in A304L

Il fissaggio della fune avviene mediante il serraggio dei tre morsetti integrati direttamente sulla sede nell'ancoraggio e non più tramite il confezionamento dell'asola della fune intorno alla redancia, posizionata all'interno dell'asola dell'ancoraggio preposto.

Il vantaggio è evidente: non è più necessario "piegare" la fune intorno alla redancia e bloccarla successivamente con i tre morsetti.

Con una fune del tipo a "49" fili questa operazione è molto difficoltosa data la rigidità della fune stessa.

La qualità del fissaggio risulta nell'insieme più che accettabile, a patto che a valle di questo ancoraggio siano piazzati gli ancoraggi previsti dal tracciato e che si faranno "carico" delle sollecitazioni per cui sono stati previsti.

La lunghezza del tratto zigrinato sul gambo è di ben 120 mm



SPECIFICHE TECNICHE

Vedi la scheda tecnica allegata.

Data la sua natura questo ancoraggio deve essere sempre completamente infisso nella roccia fino a far lambire i morsetti integrati ad una distanza dalla superficie di circa 5 centimetri.

La direzione dell'ancoraggio deve essere ovviamente verso il senso di tiro della fune.

Il cavo dovrà avere necessariamente un capocorda ben fissato sulla sua estremità.

Una volta posizionata l'estremità della fune sulla sede dell'ancoraggio serrare tutti i dadi rispettando la coppia di serraggio prevista.

Peso = 1350 gr
